Каковы номинальные давления труб из высокопрочного чугуна? Объяснение PN10/PN16/PN25.
2026-08-20
Предисловие

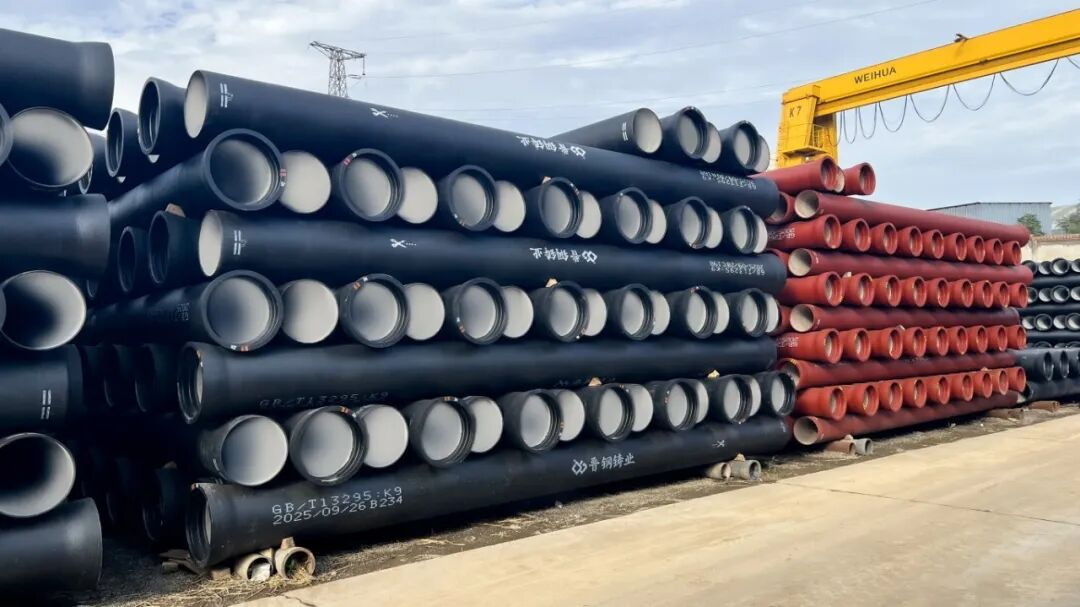

В проектах муниципального водоснабжения и водоотведения трубы из высокопрочного чугуна являются одними из наиболее широко используемых материалов. Однако многие специалисты по закупкам и проектированию часто путаются, сталкиваясь с обозначениями PN10, PN16 и PN25 на чертежах . Что означают эти три числа? Сегодня мы разберемся и объясним это наглядно.
PN — это аббревиатура от Nominal Pressure (номинальное давление), показатель давления, используемый для классификации трубопроводной продукции, и единица измерения — бар.
Проще говоря, PN — это не фактическое давление, измеренное во время эксплуатации трубопровода, а система обозначений, определенная соответствующими стандартами для облегчения классификации и подбора таких изделий, как трубы, клапаны, фланцы и фитинги. Например, PN10, PN16 и PN25 обозначают соответствующие номинальные значения давления изделий.
PN10 = 10 бар = 1,0 МПа, приблизительно 10 кг давления.
PN16 = 16 бар = 1,6 МПа, приблизительно 16 кг давления.
PN25 = 25 бар = 2,5 МПа, приблизительно 25 кг давления.
Вот момент, который часто путают: PN означает допустимое рабочее давление, а не давление заводских испытаний. Трубы проходят гидростатические испытания перед отправкой с завода, и давление испытаний обычно значительно выше номинального значения PN. Например, труба с PN16 может быть испытана при 24 бар. Однако это не означает, что она может работать при 24 барах неограниченно долго. Испытание — это краткосрочная проверка, в то время как рабочее давление — это долгосрочное обязательство, это две разные вещи.
01
PN10: Наиболее распространенная модель массового производства.
Трубы марки PN10 имеют относительно тонкие стенки, и их устойчивость к давлению соответствует требованиям большинства стандартных сценариев городского водоснабжения. Этот класс труб в основном используется в городских водопроводных сетях, магистральных водопроводных трубах в жилых районах и общих дренажных системах .
В реальных инженерных проектах рабочее давление в городских водопроводных сетях обычно составляет менее 1,0 МПа. Чугун марки PN10 обладает достаточной устойчивостью к давлению в 1,0 МПа и предлагает наилучшее соотношение цены и качества. На долю PN10 приходится подавляющее большинство чугунных труб, представленных на рынке.
02
PN16: Выбор для сценариев со средним и высоким напряжением
При высоком давлении в системе водоснабжения следует учитывать показатель PN16, например, в системах водоснабжения горных районов с большими перепадами высот, в магистральных водопроводах после вторичного повышения давления в высотных зданиях, а также в некоторых промышленных водопроводных трубопроводах , где рабочее давление превышает 1,0 МПа.
Трубы PN16 имеют более толстые стенки и на 5–15% тяжелее труб PN10 того же диаметра, и, соответственно, стоят дороже . Однако в условиях среднего и высокого давления использование труб PN16 является обязательным требованием, и снижение класса труб для экономии средств невозможно.
03
PN25: Высоковольтный, специализированный
PN25 — это марка стали высокого давления, для производства которой обычно требуется изготовление на заказ. Она в основном используется в системах циркуляции воды на электростанциях , в проектах по транспортировке воды на большие расстояния с большими перепадами высот на участках труб, а также в специальных промышленных трубопроводах.
Трубы такого типа имеют значительно более толстые стенки, что приводит к увеличению производственных и транспортных расходов. Как правило, их не рекомендуется использовать в некритичных системах высокого давления — это излишне и нецелесообразно с точки зрения бюджета.
Во многих заказах на покупку указаны как "K9", так и "PN16", что заставляет некоторых полагать, что это два названия одного и того же продукта, но это не так.
Марка K обозначает толщину стенки трубы. Толщина стенки трубы рассчитывается по формуле e = K × (0,5 + 0,001 × DN). Чем больше значение K, тем толще стенка трубы.
Показатель PN — это номинальное давление, которое напрямую указывает на сопротивление трубы давлению.
Между ними существует корреляция, но они не совсем эквивалентны. В национальном стандарте GB/T 13295 трубы марки K9 могут соответствовать требованию PN16 для большинства диаметров, а некоторые диаметры могут даже достигать PN25. Однако соответствие между малыми и большими диаметрами будет различаться, и нельзя просто сказать: «K9 — это PN16» .
Три распространённые ошибки при покупке
Во-первых, не стоит слепо гнаться за более высокими ценами. Более высокое значение PN не всегда означает лучшее качество. У PN25 более толстые стенки и он тяжелее на одну жилу, чем PN16, поэтому цена, естественно, возрастает. Если фактическое рабочее давление составляет всего семь или восемь килограммов, PN16 вполне достаточно; выбор PN25 — пустая трата денег.
Во-вторых, сосредотачиваться исключительно на диаметре, игнорируя давление, — ошибочно. Даже для одной и той же трубы DN300 толщина стенки труб PN10 и PN25 значительно различается, что потенциально может привести к разнице в цене в несколько сотен юаней за тонну. Без указания давления в трубопроводе при запросе цен предложения от разных поставщиков будут принципиально несовпадать, что делает сравнение бессмысленным .
Во-третьих, несоответствие фитингов. Если выбраны трубы PN16, но используются фитинги, фланцы и резиновые кольца PN10, то несущая способность всей системы снижается из-за самого слабого звена. Трубы, фитинги, клапаны и уплотнения должны быть того же или более высокого класса; этот момент часто упускается из виду .
